Objetivos:

​

Habilitar o aluno no uso efetivo do programa AutoCAD em desenvolvimento exclusivo de projetos mecânicos 2D e conceitos 3D.

​

​

​

Pré Requisitos:

​

Para um melhor aproveitamento deste conteúdo faz-se necessário que o aluno possua noções básicas de desenhos mecânicos, matemática básica e informática simples.

​

​

Para quem este curso é indicado:

​

Este curso é indicado para profissionais que desejam aprender o software AutoCAD Mecânico assim aplicar em sua área de atuação, seja ele, projetista, engenheiro, desenhista mecânico, profissionais de diversas áreas envolvidos em projetos de máquinas, peças e manufaturas em geral.

​



Temas abordados no Curso:



01: Apresentação do Curso Auto CAD Mechanical

02: Instalação e iniciação do Auto CAD Mechanical

03: Elementos e características principais da interface

04: Preparação da área de trabalho e do espaço de trabalho (Workspace)

05: Sistema de unidades e sistemas de coordenadas

06: Formas geométricas no desenho mecânico e objeto OSNAP

07: Linhas angulares e circulares (coordenadas polares)

08: Linhas de construção, arcos e pontos

09: Quadrados, retângulos e polígonos

10: Exercício avaliativo – 1 de 4

11: Ferramenta de modificação 1 – Recortar, estender, deslocar e copiar

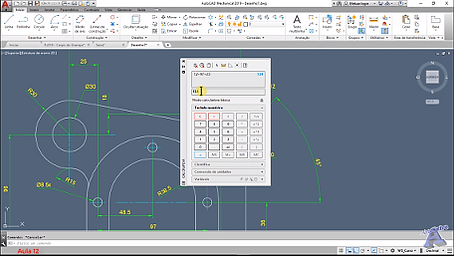

12: Ferramenta de modificação 2 – Espelhar e mover; utilitário calculadora

13: Dimensionamento e simbologias em desenhos – parte 1

14: Dimensionamento e simbologias em desenhos – parte 2

15: Ferramenta de modificação 3 – Polilinhas , apagar entidades e esticar

16: Significado, utilização e gerenciamento de linhas através de camadas (Layers

17: Folhas de desenho com suas legendas padronizadas

18: Atributos de legendas e criação inicial de blocos

19: Gerenciando atributos e uso de blocos estáticos

20: Perspectivas e vistas ortogonais

21: Interpretação de desenho

22: Desenho isométrico e cotas obliquas

23: Desenho isométrico com formas circulares

24: Exercício avaliativo 2 de 4

25: Parametrização geométrica

26: Parametrização dimensional

27: Intenção do projeto – desenho parametrizado

28: Blocos dinâmicos – parte 1 - Editor de blocos

29: Blocos dinâmicos – parte 2 – Parâmetros de Ações

30: Blocos dinâmicos – parte 3 – Família de Peças

31: Blocos dinâmicos – parte 4 – Combinações e detalhes finais

32: Preparação e impressão no espaço do papel – Sobre Layouts

33: Configuração de penas de impressão

34: Estruturas mecânicas – Componentes, vistas e pastas

35: Estruturas mecânicas – Visibilidade, escala e instâncias

36: Escala e itens anotativos (Textos e cotas)

37: Representação de corte com hachuras - Corte Total

38: Corte parcial, composto, meio corte, seção de corte e omissão de corte

39: Exercício avaliativo 3 de 4

40: Biblioteca de conteúdo: Pinos, rebites, parafusos, porcas, arruelas e furos

41: Biblioteca de conteúdo: Furos diversos, buchas e eixos simples

42: Biblioteca de conteúdo: Aplicações gerais em eixos (Operações externas e internas), inserção de chavetas e engrenagens

43: Biblioteca de conteúdo: Rodas dentadas, polias, correntes, rolamentos e tipos de anéis

44: Símbolos e convenções – parte 1: raio, diâmetro, balonamento, área plana, superfícies e soldas

45: Tolerância dimensional e geométrica

46: Modelagem 3D: Ambiente e comandos básicos

47: Recurso de extrusão, subtração e chanfro

48: Recurso de polilinhas, revolução, espelhamento 3D e UCS avançado

49: Operações e modificações 3D

50: Exercício avaliativo – 4 de 4
